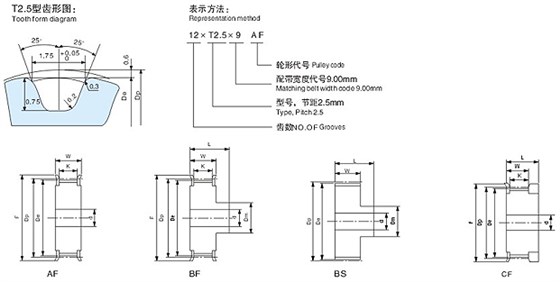

T2.5型同步帶輪設計參數?

T2.5型標準皮帶寬（6mm）
規格	齒數	形狀	節徑Dp	外徑De	W	L	K	X	輪轂直徑Dm	內孔d	透孔外徑	檔邊外徑F	檔邊內徑	檔邊型號
T2.5	12	C\A	9.55	9.04	10	18	7	-	12	4	-	14	7	F-101407
T2.5	14	C\A	11.14	10.06	10	18	7	-	14	4	-	14	7	F-101407
T2.5	15	C\A	11.94	11.41	10	18	7	-	15	4	-	15	8	F-101508
T2.5	18	C\A	14.32	13.79	10	18	7	-	9	4	-	20	12	F-102012
T2.5	19	C\A	15.12	14.59	10	18	7	-	10	4	-	23	12	F-102312
T2.5	20	C\A	15.92	15.39	10	18	7	-	11	4	-	25	13	F-102513
T2.5	24	C\A	19.10	18.55	10	18	7	-	12	4	-	25	14	F-102514
T2.5	25	A\B	19.89	19.38	10	18	7	-	14	4	-	25	16	F-102516
T2.5	30	A\B	23.87	23.34	10	18	7	-	16	4	-	31	20	F-103120
T2.5	32	A\B	25.47	24.93	10	18	7	-	16	6	-	31	20	F-103120
T2.5	36	A\B	28.65	28.12	10	18	7	-	20	6	-	35	24	F-103524
T2.5	40	A\B	31.83	31.30	10	18	7	-	22	6	-	38	26	F-103826
T2.5	48	A\B	38.20	37.69	10	18	7	-	26	6	-	44	32	F-104432
T2.5	60	A\B	47.75	47.22	10	18	7	-	34	6	-	55	39	F-105539

以上是T2.5同步帶輪設計標準參數，具體型號要求請聯系IHF客服！電話：
