圓弧齒同步帶輪
圓弧齒同步帶輪簡稱HTD同步帶輪是因為其齒形具有圓弧的特點，區別于梯型齒同步帶輪和T型同步帶輪的方形齒，圓弧齒同步帶輪，能夠滿足大功率的傳動，其傳動功率比梯型齒和T型齒大3-5倍。

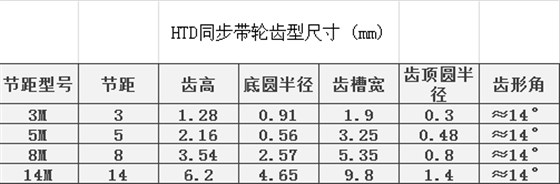

圓弧齒同步帶輪的規格型號：
圓弧齒同步帶輪傳動的特點：
1)梯形齒應力集中在齒根部位，當小帶輪直徑較小時，將使梯形齒同步帶的齒形變形，影響與帶輪齒的嚙合，易產生噪聲和振動，這對于速度較高的主傳動來說是很不利的。因此，梯形齒同步帶在數控機床特別是加工中心的主傳動中很少使用，一般僅在轉速不高的運動傳動或小功率傳動的動力傳動中使用。
2)圓弧齒同步齒形帶克服了梯形齒同步帶的缺點，均化了應力，改善了嚙合。因此，在加工中心上，無論是主傳動還是伺服進給傳動，當需要用帶傳動時，總是優先考慮采用圓弧齒同步齒形帶。 它兼有帶傳動、齒輪傳動及鏈傳動的優點。: 能實現較遠中心距的傳動，傳動比準確，工作時無滑動; 傳動效率高，可達98%; 傳動平穩，能吸收振動，噪聲小; 使用范圍廣，傳動比可達10; 帶輪直徑比V帶小，且無需特別張緊，結構緊湊; 維護方便，能在高溫、腐蝕等惡劣環境下工作，不需要潤滑; 但它的安裝要求高，制造工藝復雜，成本受批量影響大。
梯形齒同步帶和圓弧齒同步帶的區別與選擇
1）圓弧齒同步帶多邊形效應小得多，因為帶齒和輪齒嚙合的比較好，所以其傳動精度也較高；
2）從手冊的帶型選擇圖上看，圓弧齒的低速承載能力更大一些；
3）一般情況下，圓弧齒的貴一些。
結論：梯形齒有多邊形效應，圓弧齒綜合性能更好
