·同步帶輪
同步帶輪一般由鋁合金,45#鋼,銅，尼龍等材料加工而成，其中鋁合金和45#鋼最為常見。廣泛用于自動化設備、機床、醫療、激光、紡織、印刷、食品包裝等機械帶傳動中。
下表附iHF同步帶輪的基本信息：

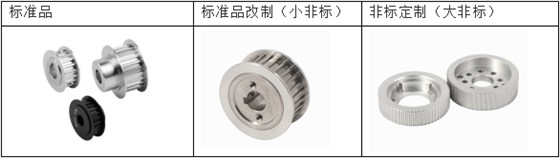

同步帶輪分為標準同步帶輪和非標同步帶輪。
標準同步帶輪是按照國際統一標準，其齒數、適應皮帶寬度、帶輪形狀、軸孔規格、軸孔徑等各參數是固定值。
非標品，是工程師在標準品的基礎上改動某些數值（標準品改制，又叫小非標）；或是完全根據需求做出的新設計（非標定制，又叫大非標）。
iHF同步帶輪，深圳市合發齒輪有限公司，原廠生產，大批量采購成本降低40%
·同步帶輪規格型號
同步帶輪規格型號眾多，按齒形大致可以分為：方型齒同步帶輪、圓弧齒同步帶輪、梯形齒同步帶輪。
一、方型齒同步帶輪規格型號
MXL、 XL、L、H、XH、 XXH
方型齒同步帶輪是目前市場是運用范圍最廣的。
二、半圓弧齒同步帶輪規格型號
S2M、S3M、S4.5M、S5M、S8M、S14M、8YU
半圓弧齒同步帶輪是高扭矩同步還是高精度同步，生產精度要求高。
三、全圓弧齒同步帶輪規格型號
HTD3M、 HTD5M、 HTD8M、 HTD14M、 HTD20M
全圓弧齒同步帶輪傳動精度高，噪音小。
四、精確圓弧齒同步帶輪規格型號
1.5GT、 2GT、 3GT、 5GT
該齒型同步帶輪一般用于高精傳動，配套同步帶為世界第一條橡膠三角皮帶生產廠家蓋茨（GATES）生產。一般運用在自動化控制設備上。
五、修正圓弧齒同步帶輪規格型號
P2M、P3M、 P5M、 P8M
修正圓弧齒同步帶輪齒型為兔牙型，轉彎效果好，適合高速傳動。一般用于機械手設備。
六、梯形齒同步帶輪規格型號
T2.5、T5、T10、T20
T型為全梯型齒，較適合輕載傳動。
AT5、AT10、AT20
AT型的齒型跟T型的差別底部為圓弧齒，傳動會更精密一點，傳動間隙小，當然噪音也會小些。適合重載傳動。
iHF同步帶輪，深圳合發齒輪生產，擁有22年齒輪、同步帶輪生產經驗。同步帶輪齒形多，規格型號齊全。

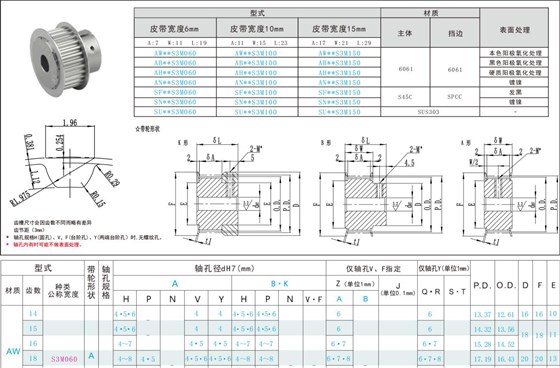

需要同步帶輪所有規格型號參數請?jiān)L問：iHF合發同步帶輪規格型號參數
需要同步帶輪配套皮帶所有規格型號的請?jiān)L問：iHF合發同步齒形帶規格參數
八、同步帶輪計算公式
各種同步帶輪的計算公式

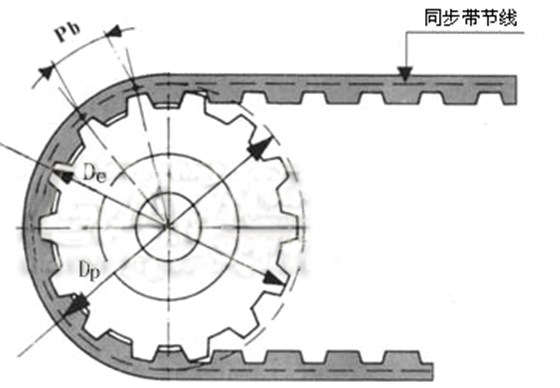

同步帶輪的節圓直徑Dp計算：
Dp=Pb×Z/∏
Dp： 節徑
Z ： 齒數
∏： 圓周率
同步帶輪實際外圓直徑De計算：
De= Dp-2δ
Dp：節徑
δ：節頂距

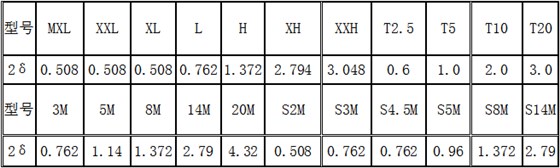

表一：2δ數據表

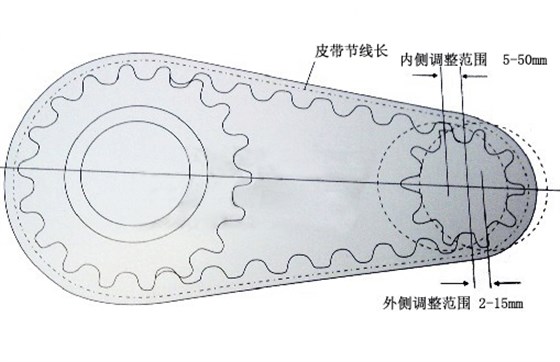

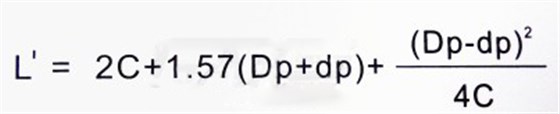

同步帶輪中心距及同步帶節線長計算
L’ ：近似皮帶節線長
dp ： 小帶輪節徑

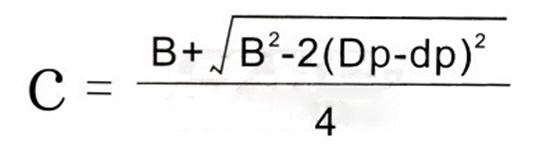

中心距的確定
