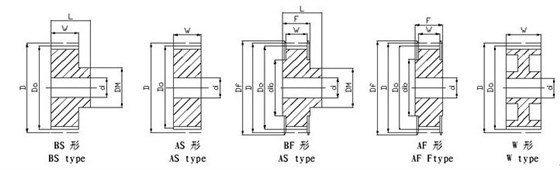

同步帶輪選型結構圖
備注：
A--表示同步帶輪不帶臺階
B--表示同步帶輪帶臺階
W--表示同步帶輪兩端有掏空孔（減重量結構）
F--表示同步帶輪帶檔片
S--表示同步帶輪不帶檔片
以上為本公司同步帶輪基本結構圖，還可按客戶來圖來樣加工（規格型號、帶輪內孔、鍵槽、寬度等尺寸為您繪制帶輪圖紙），歡迎來電來函咨詢！>>>>>>>點擊咨詢?cè)诰€工程師

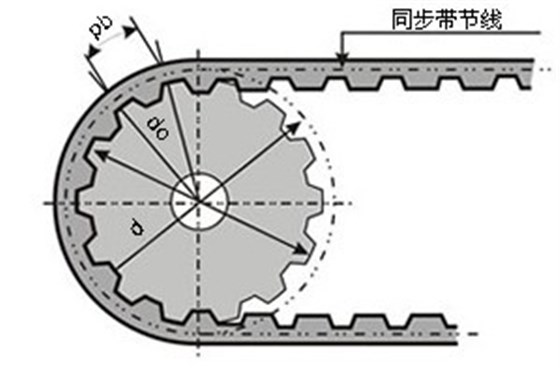

同步輪外徑、節徑示意圖
備注：
Pb=同步輪節圓或同步帶節線上測得相鄰兩齒的距離。
d=同步輪的節圓直徑。
do=同步輪實際外圓直徑。
