同步帶輪壓板是什么_同步帶

GAIGI蓋奇公司的齒板（同步帶壓板）有三種，分別為：齒板TBCT、齒板TBCS、齒板TBCR.

一、TBCT樣式

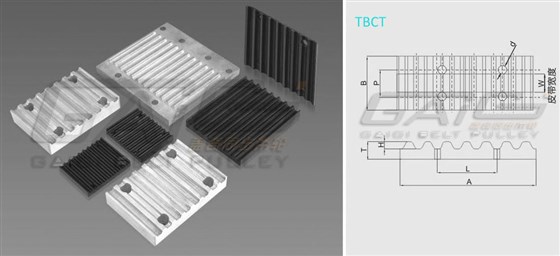

簡易的方式-TBCT樣式。

齒板的規格及加工長度 Rack specification and machining length

注：

齒板適用于開口同步帶的兩端連接，并與機器固定達到傳動的目的。

帶寬適合于同步帶的寬度。

材料：45#鋼發黑，或者鋁合金本色氧化。

----------------------------------------------

二、TBCS樣式

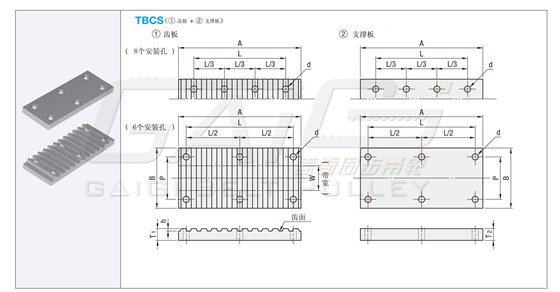

同步帶齒板、同步帶壓板的雙面壓緊--TBCS樣式

注：

齒板適用于開口同步帶的兩端連接，并與機器固定達到傳動的目的。

帶寬適合于同步帶的寬度。

材料：45#鋼發黑，或者鋁合金本色氧化。

注：

1、表中的S_M型號也適用于P_M的型號。

2、MXL025同樣適用于MXL019寬度。

3、建議不要在皮帶上打安裝孔。

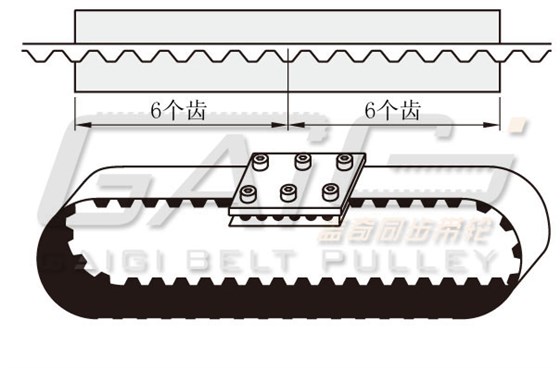

示例：

------------------------------------

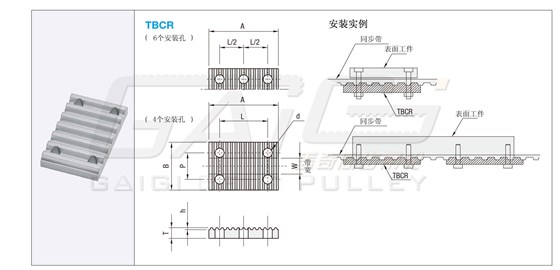

三、齒板TBCR樣式

注：

齒板適用于開口同步帶的兩端連接，并與機器固定達到傳動的目的。

帶寬適合于同步帶的寬度。

材料：45#鋼發黑，或者鋁合金本色氧化。

Part Number				W	A	B	T	h	L	P	d	安裝孔數
樣式		皮帶型號	皮帶公稱寬度

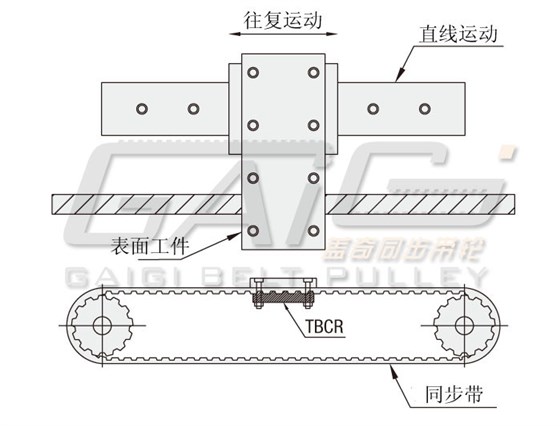

TBCR		XL	025	6.4	36	24	6	1.25	25	12	4.5	4
			031	7.9		25				14
			037	9.5		26				16
			050	12.7		30				20
		L	050	12.7	66	32	8	1.9	50	20	5.5	4
			075	19.1		38				26
			100	25.4		46				33
			150	38.1		58				46
		H	075	19.1	89	38	10	2.3	70	26	5.5	6
			100	25.4		46				33
			150	38.1		58				45
			200	50.8		70				58
		S3M	060	6	21	20	4	1.14	15	11	3.4	4
			100	10		25				15
			150	15		30				20
		S5M	100	10	35	26	6	1.81	25	16	4.5	4
			150	15		32				21
			250	25		42				31
		S8M	150	15	56	34	8	2.85	40	22	5.5	4
			250	25		44				32
			300	30		50				37
			400	40		60				47
		T5	100	10	35	26	6	1.2	25	16	4.5	4
			150	15		32				21
			200	20		38				26
			250	25		43				31
		T10	150	15	70	34	8	2.5	50	22	5.5	6
			200	20		40				27
			250	25		44				32
			300	30		50				37

注：

1、表中的S_M型號也適用于P_M的型號。

2、建議不要在皮帶上打安裝孔。

示例：
