錐套--錐面緊固聯接襯套的特點：
錐套是一種新型的機械傳動連接件，廣泛應用于歐洲和美國。它具有標準化程度高、精度高。結構緊湊。易于安裝和拆卸。8度錐形滑輪。鏈輪和其它傳動件的內表面壓緊連接，大大提高了各種傳動件的定心精度。錐套的尺寸是一系列標準的設計。其內孔鍵槽是根據ISO標準的處理。通用性好，互換性好，適用于各種場合，當變速器通過長時間運行時，內孔和鍵槽可能發生損壞，如果使用這種傳動套，這種情況發生時，只需更換同一規格的錐體即可恢復使用。從而大大降低了提單的使用壽命，降低了維護成本，節省了時間。
本實用新型適用于中、重負荷，徑向安裝尺寸小，方便簡潔。表面壓力小，歐諾一個低成本，允許更大的粗糙度，鎖定，相對于輪轂軸沒有軸向傳輸。
本實用新型適用于中、重負荷，徑向安裝尺寸小，方便簡潔。表面壓力小，歐諾一個低成本，允許更大的粗糙度，鎖定，相對于輪轂軸沒有軸向傳輸。
|
|

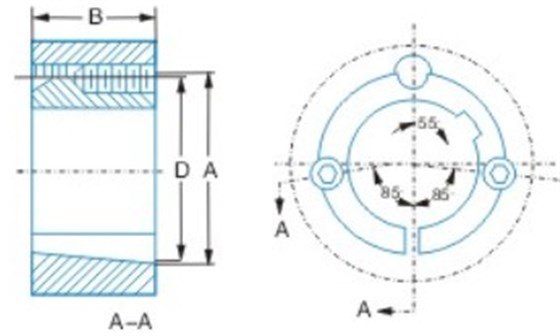

Dimension for 1008 thru 3030 TAPER-LOCK Busings | ||||
| 錐套型號 | 大端外徑 A | 長度 B | 邊孔位置直徑 D1 | 螺孔直徑 d1 | |
| 1008 | 35.2 | 22.3 | 33.73 | M6×12 | |
| 1108 | 38.38 | 22.3 | 36.92 | M6×12 | |
| 1210 | 47.62 | 25.4 | 44.44 | M10×16 | |
| 1215 | 47.62 | 38.1 | 44.44 | M10×16 | |
| 1310 | 50.8 | 25.4 | 47.63 | M10×16 | |
| 1610 | 57.15 | 25.4 | 52.97 | M10×16 | |
| 1615 | 57.15 | 38.1 | 53.97 | M10×16 | |
| 2012 | 69.85 | 31.8 | 66.68 | M12×22 | |
| 2517 | 85.73 | 44.5 | 82.55 | M12×22 | |
| 2525 | 85.73 | 63.5 | 82.55 | M12×22 | |
| 3020 | 107.96 | 50.8 | 101.6 | M16×28 | |
| 3030 | 107.96 | 76.2 | 101.6 | M16×28 | |
|
|

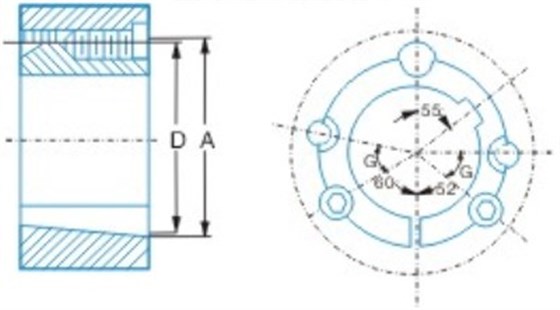

Dimension for 3535 thru 5050 TAPER-LOCK Busings | |||||
| 錐套型號 | 大端外徑 A | 長度 B | 邊孔位置直徑 D1 | 螺孔直徑 d1 | G | |
| 3535 | 127 | 89 | 122.68 | M12×40 | 40° | |
| 4040 | 146.05 | 101.6 | 140.72 | M16×45 | 40° | |
| 4545 | 161.93 | 114.3 | 155.7 | M20×50 | 40° | |
| 5050 | 177.8 | 127 | 170.69 | M20×57 | 37° | |
|
錐套內孔參考規格
|
|
| 錐套型號 | 錐套內孔規格 |
| 1008 | 10. 11. 12. 14. 15. 16. 18. 19. 20. 22. 24. 25. |
| 1108 | 10. 11. 12. 14. 15. 16. 18. 19. 20. 22. 24. 25. 28. |
| 1210 1215 | 11. 12. 14. 15. 16. 18. 19. 20. 22. 24. 25. 28. 30. 32. |
| 1310 | 14. 15. 16. 18. 19. 20. 22. 24. 25. 28. 30. 32. 35. |
| 1610 1615 | 14. 15. 16. 18. 19. 20. 22. 24. 25. 28. 30. 32. 35. 38. 40. 42. |
| 2012 2017 | 18. 19. 20. 22. 24. 25. 28. 30. 32. 35. 38. 40. 42. 45. 48. 50. |
| 2517 2525 | 20. 22. 24. 25. 28. 30. 32. 35. 38. 40. 42. 45. 48. 50. 55. 60. |
| 3020 3030 | 25. 28. 30. 32. 35. 38. 40. 42. 45. 48. 50. 60. 65. 70. 75. |
| 3525 3535 | 35. 38. 40. 42. 45. 48. 50. 55. 60. 65. 70. 75. 80. 85. 90. |
| 4030 4040 | 40. 42. 45. 48. 50. 55. 60. 65. 70. 75. 80. 85. 90. 95. 100. |
| 4535 4545 | 55. 60. 65. 70. 75. 80. 85. 90. 95. 100. 105. 110. |
| 5040 5050 | 60. 65. 70. 75. 80. 85. 90. 95. 100. 105. 110. 115. 120. 125. |
